2CY-2.1/2.5齒輪油泵
- 產品簡介： 泊頭市北弘泵業制造有限公司生產2CY-2.1/2.5齒輪油泵,國內供應商,生產實力雄厚,質量好,價格優惠,歡迎來電咨詢!
- 咨詢熱線：13931762407
-
產品詳情
2CY-2.1/2.5齒輪油泵主要有齒輪、軸、泵體、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。 2CY-2.1/2.5齒輪油泵結構簡單緊湊、體積小、質量輕、工藝性好、價格便宜、自吸力強、對油液污染不敏感、轉速范圍大、能耐沖擊性負載，維護方便、工作可靠。 2CY-2.1/2.5齒輪油泵困油現象 2CY齒輪油泵困油現象 2CY齒輪油泵泄漏現象 2CY齒輪油泵性能參數表 功率KW
2CY齒輪油泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
2CY-2.1/2.5齒輪泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
從主軸外伸端向泵看，為順時針旋轉。
2CY-2.1/2.5齒輪油泵缺點徑向力不平衡、流動脈動大、噪聲大、效率低，零件的互換性差，磨損后不易修復，不能做變量泵用。
原因：液壓油在漸開線齒輪泵運轉過程中，因齒輪相交處的封閉體積隨時間改變，常有一部分的液壓油被密封在齒間，如圖所示，稱為困油現象，因液壓油不可壓縮將使外接齒輪產生極大的振動和噪聲，影響系統正常工作。
措施：在前后蓋板或浮動軸套上開卸荷槽，開設卸荷槽的原則：兩槽間距變小閉死容積，而使閉死容積由大變小時與壓油腔相通，閉死容積由小變大時與吸油腔相通。
2CY齒輪泵的泄漏較大，外嚙合齒輪運轉時泄漏途徑有以下三點：一為齒輪頂隙，其次為測隙，第三為嚙合間隙。
其中端面?zhèn)认缎孤┹^大，占總泄漏量的80%-85%，當壓力增加時，前者不會改變，但后者撓度大增，此為外嚙合齒輪泵泄漏主要的原因，容積效率較低，故不適合用作高壓泵。
解決方法：端面間隙補償采用靜壓平衡措施，在齒輪和蓋板之間增加一個補償零件，如浮動軸套、浮動側板。
受力不均衡現象
右側是壓油腔，左側是吸油腔，兩腔的壓力是不平衡的；另外壓油腔因齒頂泄漏，其壓力為遞減。兩不均衡壓力作用于齒輪和軸稱徑向不平衡壓力，油壓越高，該力越大，加速軸承磨損，降低軸承壽命，使軸彎曲，加大齒頂與軸孔磨損。
防止措施：采用壓力平衡槽或縮小壓油腔。

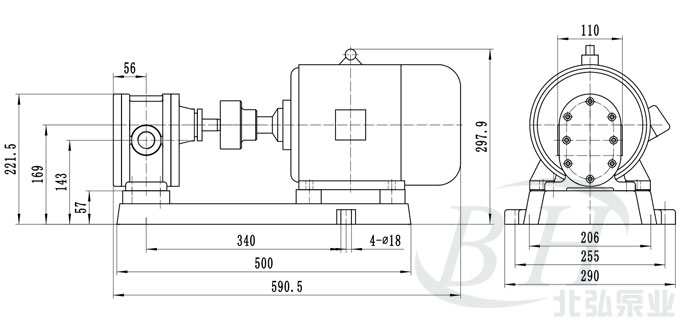

2CY-2.1/2.5齒輪油泵機組安裝尺寸圖
型號 流量
Q轉速
n
r/min排出壓力
p
Mpa必需汽
蝕余量
)r
m效率
η
%電動機 m3/h L/min 型號 2CY-1.08/2.5 1.08 18 1420 2.5 9.5 58 2.2 Y100L1-4 2CY-2.1/2.5 2.1 35 1420 2.5 9.5 58 3 Y100L2-4 2CY-3/2.5 3 50 1440 2.5 9.5 59 4 Y112M-4 2CY-4.2/2.5 4.2 70 1440 2.5 9.5 59 5.5 Y132S-4 2CY-7.5/2.5 7.5 125 1440 2.5 9.5 63 7.5 Y132M-4 2CY-12/2.5 12 200 1460 2.5 9.5 63 15 Y160L-4
